<<  Схема высоковольтной линии передачи Трансформатор – это устройство для повышения или понижения переменного  >>
Переменный ток

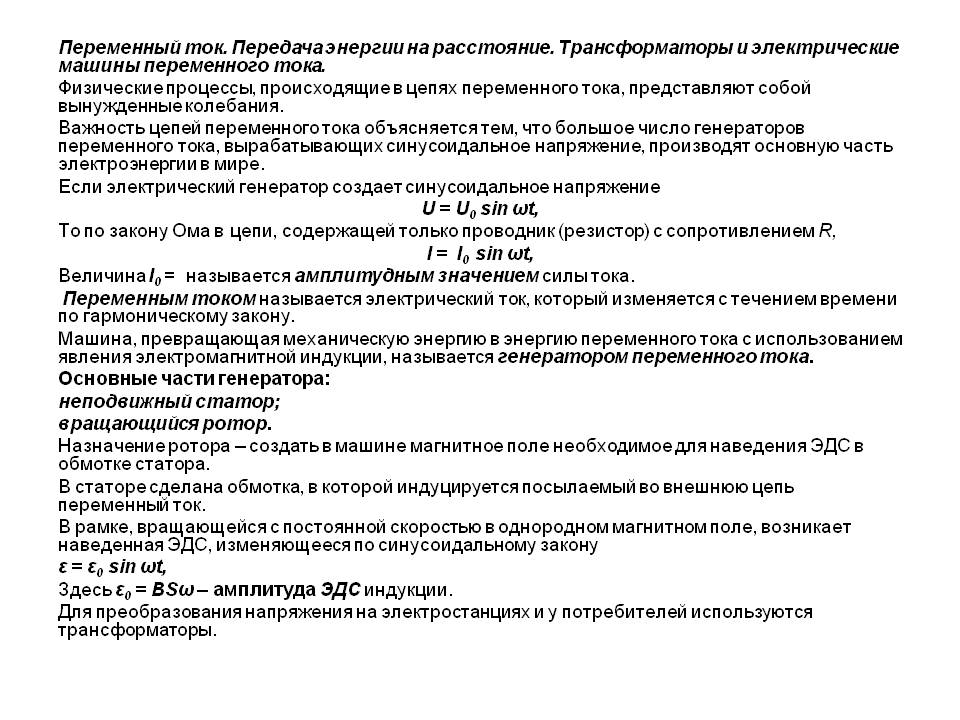

Переменный ток. Передача энергии на расстояние. Трансформаторы и электрические машины переменного тока. Физические процессы, происходящие в цепях переменного тока, представляют собой вынужденные колебания. Важность цепей переменного тока объясняется тем, что большое число генераторов переменного тока, вырабатывающих синусоидальное напряжение, производят основную часть электроэнергии в мире. Если электрический генератор создает синусоидальное напряжение U = U0 sin ?t, То по закону Ома в цепи, содержащей только проводник (резистор) с сопротивлением R, I = I0 sin ?t, Величина I0 = называется амплитудным значением силы тока. Переменным током называется электрический ток, который изменяется с течением времени по гармоническому закону. Машина, превращающая механическую энергию в энергию переменного тока с использованием явления электромагнитной индукции, называется генератором переменного тока. Основные части генератора: неподвижный статор; вращающийся ротор. Назначение ротора – создать в машине магнитное поле необходимое для наведения ЭДС в обмотке статора. В статоре сделана обмотка, в которой индуцируется посылаемый во внешнюю цепь переменный ток. В рамке, вращающейся с постоянной скоростью в однородном магнитном поле, возникает наведенная ЭДС, изменяющееся по синусоидальному закону ? = ?0 sin ?t, Здесь ?0 = ВS? – амплитуда ЭДС индукции. Для преобразования напряжения на электростанциях и у потребителей используются трансформаторы.

Слайд 10 из презентации «Трансформатор переменного тока». Размер архива с презентацией 108 КБ.
