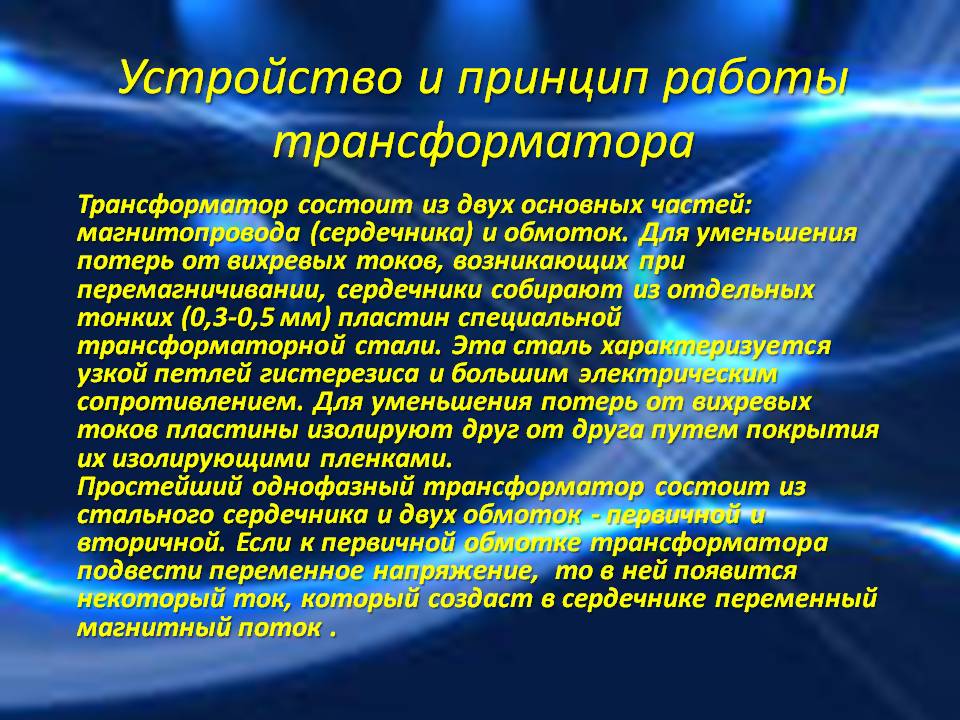

Устройство и принцип работы трансформатора

Устройство и принцип работы трансформатора. Трансформатор состоит из двух основных частей: магнитопровода (сердечника) и обмоток. Для уменьшения потерь от вихревых токов, возникающих при перемагничивании, сердечники собирают из отдельных тонких (0,3-0,5 мм) пластин специальной трансформаторной стали. Эта сталь характеризуется узкой петлей гистерезиса и большим электрическим сопротивлением. Для уменьшения потерь от вихревых токов пластины изолируют друг от друга путем покрытия их изолирующими пленками. Простейший однофазный трансформатор состоит из стального сердечника и двух обмоток - первичной и вторичной. Если к первичной обмотке трансформатора подвести переменное напряжение, то в ней появится некоторый ток, который создаст в сердечнике переменный магнитный поток .

Слайд 10 из презентации «Переменные токи». Размер архива с презентацией 107 КБ.
